Maschinenhandel

Materialform

Schnittbereich 90°
160 mm / 160 x 160 mm / 260 mm / 310 x 260 mm / 260 x 260 mm

Schnittbereich + 45°
– / – / 220 mm / 200 x 200 mm / 200 x 200 mm

Schnittbereich + 60°
– / – / 140 mm / 140 x 140 mm / 140 x 140 mm

Schnittbereich – 45°
– / – / 240 mm / 200 x 260 mm / 210 x 210 mm

Reststücklänge im Einzelschnitt
15 mm

Gesamtanschlusswert                     kW     2.0

Sägemotor, Leistung                       kW      1,5

Schnittgeschwindigkeit                  m/min 20 – 120

Sägebandabmessung                      mm     3.180 x 27 x 0,9

Materialform

Schnittbereich 90°
239×190 mm / 210×210 mm / 210 mm

Schnittbereich + 45°
150×100 mm, 130×210 mm / 145×145 mm / 150 mm

• Zwei Schnittgeschwindigkeiten
• Sägevorschub stufenlos regulierbar
• Pendelspannstock
• Kühlmittelanlage
• Automatische Endabschaltung

Schnittbereich
330 mm

Kleinste zu sägende Abmessung ca.
10 mm

Kürzeste Reststücklänge im Automatikbetrieb
60 mm

Kürzeste Abschnittlänge
10 mm

Schnittbereich flach H x B
330 x 350 mm

Schnittgeschwindigkeit stufenlos regelbar
12 – 150 m/min

Materialvorschublänge einfach
500 mm

Mehrfachvorschub
9.999 mm

Schnittvorschub
elektrisch regelbar über Kugelrollspindel

Materialvorschub
Kugelrollspindel

Materialspannung
hydraulisch

Sägebandreinigung
durch leicht auswechselbare Drahtbürste, synchron zum Hauptantrieb angetrieben

Grundausstattung:

• Manuelle Hochleistungs-Kappsäge für den Einsatz von HSS Sägeblätter.

• Geehrung links / rechts bis 45°.
• Die Falcon 352 gibt es in Werkbankausführung oder mit Stahluntergestell  (Zubehör)
• Die Maschine ist mit einem Zweigeschwindigkeiten – Dreiphasenmotor ausgerüstet.
• Von außen einstellbare Kupplung.
• Materialspannvorrichtung mit Schraubstock, auf prismatischer Führung mit einstellbarer Leiste verschiebbar.
• Feste Backen des Schraubstocks aus brüniertem Riffelstahl.
• Bewegliche Klemmbacke des Schraubstocks mit axialer Einstellung für das Festklemmen des Werkstücks in der unmittelbaren Nähe der Schnittlinie.
• Elektrische 48-V-Kühlmitteltauchpumpe zur Kühlung und Schmierung des Sägeblattes.

Grundausstattung:

• Schraubstock mit Schnellverstellung und nachstellbaren Führungsleisten
• Hydraulische Bandspannvorrichtung mit Spanndruckanzeige
• Untergestell mit entnehmbarer Kühlmittelwanne
• Späneräumbürste
• Eingestellte Präzisionsanschläge für Schnitte von 0°, 45° und 60° links und 45° rechts
• Längenanschlag für Schnitte gleicher Länge
• Materialauflagearm, gleichzeitig Anschlußmöglichkeit für Rollenbahn/Ladeseite
• Drehteller für Doppelgehrungsschnitte
• Maschine ist für Hubwagen-/Staplertransport vorgesehen
• Bimetall-Sägeband  M2 für Voll- und Profilmaterial
• Werkzeug und Bedienungsanleitung

Elektrische Ausrüstung:

• Schalttafel
• gekennzeichnete Kabelverbindungen
• Kontrolleuchte für Betriebsbereitschaft
• Sicherheitshauptschalter
• Not-Aus-Taster
• Geschwindigkeitsumschalter
• Thermomagnetschutz
• Unterspannungsauslöser
• Steuerhandgriff IP 55 geschützt
• Phasenvergleicher
• Niederspannungsanlage 24 Volt
• Elektrische Kühlmitteleinrichtung 48 V
• (Anbau einer Mikro-Sprüheinrichtung möglich)
• Motor 1,5/1,8 KW
• 2 Geschwindigkeiten 36/72 m/min.
• Schraubstocköffnung 285
• Sägeband 2950 x 27 x 0,9
• Gewicht 440 Kg

Elektrohydraulische halbautomatische Bandsäge SHARK 332 SXI EVO mit halbautomatischer-dynamischer, manueller Funktion, hat eine MEP-28-Steuerung für Gehrungsschnitte von 45° rechts bis 60° links.

Halbautomatische Funktion:

Bei Zyklusbeginn erfolgt: – Schraubstock schließt sich und Motor läuft an – Sägekopf senkt sich für den Schnitt – Motor schaltet ab – Sägekopf hebt sich – Schraubstock öffnet sich.

Halbautomatisches Dynamiksystem (manuelle Senkung des Sägebandbogens bis zur gewünschten Position und Zyklusanlauf über den Handtaster.)

Einige Eigenschaften:

• Neue zentralisierte Schaltkonsole auf einem Gelenkarm.
• Bedienteil mit Niederspannung:
• Membrantastatur aus Polyester mit thermogeformten hervorgehobenen
• Drucktasten und Betätigungskontrollsignal.
• Display zur Anzeige von:
• * Diagnostik (Meldungen in der Anwendersprache)
• * Alarme (Beschreibung der Alarmursachen)
• * Zustand der Ein- und Ausgänge
• * Zählung der Schnitte
• * Für den durchgeführten Schnitt gebrauchte Zeit
• * Stromaufnahme des Sägebandmotors
• * Sägebandspannung
• * Sägebandgeschwindigkeit
• * Numerische Anzeige der Kopfposition.
• Schaltgriff IP55 des manuellen 24-V-Zyklus.
• Komplettes Programm aller speziellen Schnittzyklen.
• Ermittlung anderer eventueller spezieller Schnittzyklen für besondere Anwendungen
• Neues hydraulisches Steuergerät jüngster Generation, höchst leistungsfähig und mit niederem Energieverbrauch.
• Drehteller (auf Rollenlager von 420 mm mit vorgespannten Drucklager montiert).
• Doppelte Drehzahl des Bandes (40/80 m/min.) mit Steuerung
• Vorgesehen für die Aufnahme eines elektronischen Inverters für die stufenlose Regulierung der Banddrehzahl von 20 bis 90 m/min.
• Hublauf des Sägebogens direkt vom Schaltpult aus programmierbar, zur Anpassung an das Schnittmaterial.
• Spanneinrichtung seitlich nach links und rechts verschiebbar, mit Schnellspannschraubstock.
• Handbediente Bandspannkontrolle mit Anzeige auf dem Bildschirm mittels elektronischer Umrechner.
• Untergestell, das entworfen wurde um das Kühlmittel komplett aufzufangen, auch bei maximalen Winkelschnitten.
• Die Kühlmittelwanne (versehen mit Elektropumpe für die Schmierung und Kühlung des Sägbands) und die Späneschublade (kann durch einen Späneförderer ersetzt werden – siehe Sonderzubehör) sind im Untergestell eingebaut.
• Vorbereitung für den Einbau des minimalen Schmierungssatzes des Sägebands (Optional), nebst der herkömmlichen serienmäßigen Schmierung mit Emulsionsöl.
• Späneräumbürste.
• Die Maschine ist für den Hubwagentransport vorgesehen.
• Einstellbarer Längenanschlag für Schnitte gleicher Länge
• Materialauflagearm mit Rolle, zum Befestigen der Ladebühne
• Bimetall-Sägeband für Voll- und Profilmaterial.
• Werkzeug und Gebrauchsanweisung in der jeweiligen Anwendersprache.

SHARK 230 NC 5.0, elektrohydraulischer Zweisäulen-Bandsägevollautomat mit halbautomatischem und vollautomatischem Modus.

•  max. Reststücklänge 70 mm.
•  Bündelschnitte 230 x 230 mm.
• Stellmaße: 160 x 150 x 180 cm

Laufruhige Tischbohrmaschine für den Werkstattbereich.

• Die robusten, stabilen Getriebe sorgen für höhere Drehmomente, bessere    Widerstandsfähigkeit, problemlosen  Drehzahlwechsel und niedrigere Lärmpegel.
• Sie arbeiten ohne Ölbad und sind daher wartungsfrei.
• Verstellbare Kegelrollenlager sorgen für höhere Präzision und Stabilität beim Bohren.
• Der Bohrkopf kann um 360° um die Säule geschwenkt werden und ist höhenverstellbar.

Laufruhige Tischbohrmaschine für den Werkstattbereich.

• Die robusten, stabilen Getriebe sorgen für höhere Drehmomente, bessere    Widerstandsfähigkeit, problemlosen  Drehzahlwechsel und niedrigere Lärmpegel.
• Sie arbeiten ohne Ölbad und sind daher wartungsfrei.
• Verstellbare Kegelrollenlager sorgen für höhere Präzision und Stabilität beim Bohren.
• Der Bohrkopf kann um 360° um die Säule geschwenkt werden und ist höhenverstellbar.

Laufruhige Tischbohrmaschine für den Werkstattbereich.

• Die robusten, stabilen Getriebe sorgen für höhere Drehmomente, bessere    Widerstandsfähigkeit, problemlosen  Drehzahlwechsel und niedrigere Lärmpegel.
• Sie arbeiten ohne Ölbad und sind daher wartungsfrei.
• Verstellbare Kegelrollenlager sorgen für höhere Präzision und Stabilität beim Bohren.
• Der Bohrkopf kann um 360° um die Säule geschwenkt werden und ist höhenverstellbar.

Laufruhige Tischbohrmaschine für den Werkstattbereich.

• Die robusten, stabilen Getriebe sorgen für höhere Drehmomente, bessere    Widerstandsfähigkeit, problemlosen  Drehzahlwechsel und niedrigere Lärmpegel.
• Sie arbeiten ohne Ölbad und sind daher wartungsfrei.
• Verstellbare Kegelrollenlager sorgen für höhere Präzision und Stabilität beim Bohren.
• Der Bohrkopf kann um 360° um die Säule geschwenkt werden und ist höhenverstellbar.

Leistungsstarke und laufruhige Säulenbohrmaschine für den Werkstattbereich.

• Die robusten, stabilen Getriebe sorgen für höhere Drehmomente, bessere    Widerstandsfähigkeit, problemlosen  Drehzahlwechsel und niedrigere Lärmpegel. Sie arbeiten ohne Ölbad und sind daher wartungsfrei.
• Verstellbare Kegelrollenlager sorgen für höhere Präzision und Stabilität beim Bohren.
• Der Bohrkopf kann um 360° um die Säule geschwenkt werden und ist höhenverstellbar. Hierdurch ergibt sich ein größerer Arbeitsbereich da Bohren in verschiendenen Ebenen und eine Anpassung an die Arbeitsumgebung des Bedieners möglich ist.
• Der große Abstand zwischen Spindel und Säule ermöglicht Arbeiten mit großen Werkstücken.
• Der große Drehzahlbereich ermöglicht den Einsatz auf einer größeren Materialbreite.
• Der integrierte Werkzeugauswurf sorgt für schnellere Werkzeugwechsel und verhindert Schäden an der Werkzeugzunge und Welle.

Kräftige, präzise Universal-Tischbohrmaschine mit großem Einsatzbereich. Höhenverstellung und Klemmung von vorn. Spindelstock um 360° schwenkbar. Wendeschalter Rechts-/Linkslauf.Drehzahlverstellung über Potentiometer. Netzanschluss 230V. Digitalanzeige für Drehzahl serienmäßig.

Technische Daten:

• Dauerbohrleistung 18 mm
• Normalbohrleistung 20 mm
• Gewindeschneidleistung M 12
• Spindel MK 2
• Bohrtiefe 100 mm
• Ausladung 225 mm
• Spindel/Tisch 60 bis 440 mm
• Tischfläche 345 x 372 mm
• Säulendurchmesser 90 mm
• Gesamthöhe 955 mm
• Gewicht 110 kg
• Frequenzgeregelter Drehstrommotor 1,5 kW

 Serienmaschine:

UNIMAX 2 T

Spindeldrehzahlen stufenlos

Bereich A        100 – 2000 U/min

Bereich B         200 – 4000 U/min

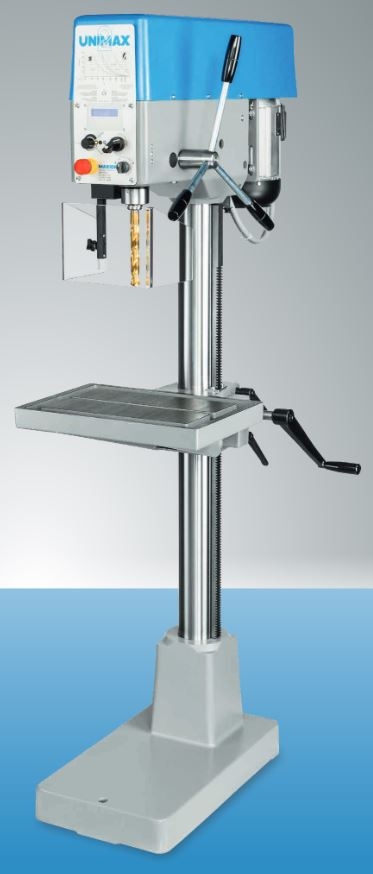

Kräftige, präzise Universal-Säulenbohrmaschine mit großem Einsatzbereich. Bohrtisch über Zahnstange und Schneckengetriebe verstellbar und um die Säule schwenkbar. Wendeschalter Rechts-/Linkslauf. Drehzahlverstellung über Potentiometer. Netzanschluss 230 V.Digitalanzeige für Drehzahl serienmäßig.

Technische Daten:

• Dauerbohrleistung 18 mm
• Normalbohrleistung 20 mm
• Gewindeschneidleistung M12
• Spindel MK 2
• Bohrtiefe 100 mm
• Ausladung 225 mm
• Spindel/Tisch 55 bis 880 mm
• Tischfläche 450 x 315 mm
• Säulendurchmesser 90 mm
• Gesamthöhe 1.745 mm
• Gewicht 170 Kg
• Frequenzgeregelter Drehstrommotor 1,5 kW

 Serienmaschine:

UNIMAX 2

• Spindeldrehzahlen stufenlos
• Bereich A   100 – 2000 U/min
• Bereich B   200 – 4000 U/min

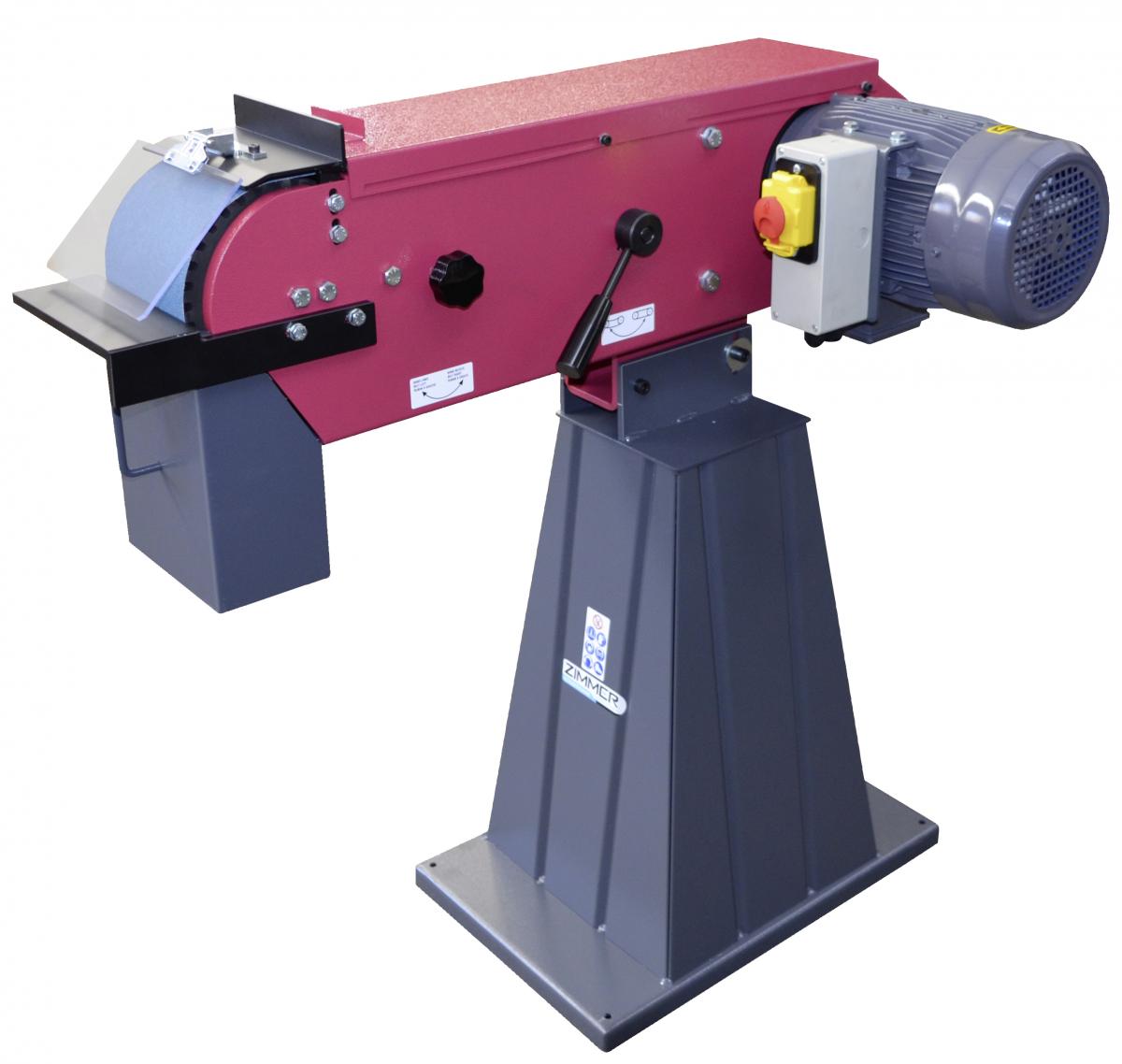

W.Z. Panther 75
W.Z. Bandschleifmaschinen sind für härtesten Einsatz in Handwerk und Industrie gebaut.

Wir verwenden S1 Motoren mit 100 % Einschaltdauer. Die Leistung von S1 Motoren ist z. B. gegenüber S6 Motoren um 40 % höher. Ein Leistungsunterschied der sich bezahlt macht.

W.Z. Panther 75/1/3

• Leistung 3KW 400V/50Hz
• Bandgeschwindigkeit 33m/s
• Lautstärke 83dB
• Gewicht 90 Kg
• Bandmaß 75 x 2000mm

Praxisgerechte Argumente die überzeugen:

• Vibrationsfreie Laufruhe.
• Arbeitshöhe verstellbar.
• S1 Motoren mit 100% Einschaltdauer.
• Flächen- und Kontaktschleifen ist möglich.
• Schutzabdeckung zum Flächenschleifen abnehmbar.
• Anschlussstutzen für Doppelabsaugung.
• Nach CE – Norm gebaut.
